PVC透明片材擠出生產的工藝問題及解決措施
欄目：媒體新聞 發布時間：2021-06-01 15:53
PVC壓延透明片是硬質PVC的主要品種之一，通常采用錐形雙螺桿擠出生產，在生產過程常見遇見的問題是：氣泡、晶點較多、片材顏色發黃等問題。我根據公司機器調試人員的實際操作經...
PVC壓延透明片是硬質PVC的主要品種之一，通常采用錐形雙螺桿擠出生產，在生產過程常見遇見的問題是：氣泡、晶點較多、片材顏色發黃等問題。我根據公司機器調試人員的實際操作經驗，整理歸納了一點資料，希望對同行能有所幫助，如有不妥之處，還請不吝賜教
1. 顏色發黃問題
產生的原因及解決措施有：
較早，PVC本身穩定差。如果是新換的PVC樹脂廠家，可能是PVC本身穩定差，可以更改換PVC試一下。不過，即使是使用的一直用的品牌PVC，也有可能是PVC樹脂本身造成的，因為即使同一廠家生產的PVC，不同批次的，質量也有可能會有差異。
第二，穩定劑不足
第三，溫控儀出問題，顯示溫度比實際低，溫度過高會造成PVC分解，發黃。這時需要重新檢查較準溫控儀。方法很簡單，用水銀溫度計進行較準。在實際生產中，由于熱電偶松動、粘上物料等原因，都會造成溫控儀顯示溫度和實際有差距。另外建議使用高品質的溫控儀，常的國外品牌有RKC, 歐母龍，國內有上海亞泰

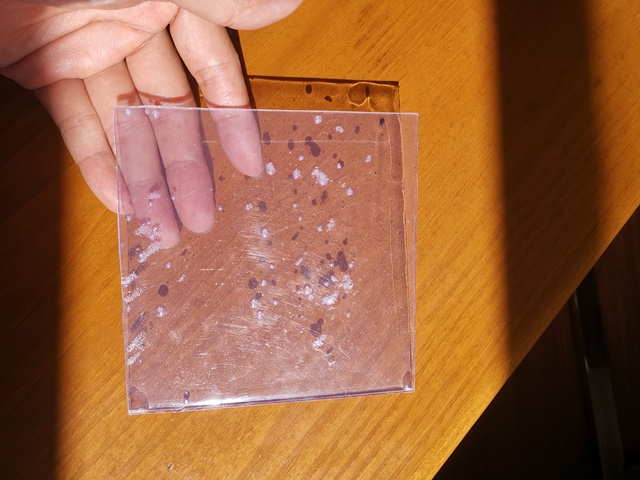

2. 片材有小氣泡
產生的原因：
1. PVC原料中水分過多，如在夏季的陰雨天，原料受潮，即可能水份在機筒中不能充分排出，受熱膨脹，然后在片材中形成氣泡。
2. 另外助劑也有可能含水分過高。
綜上，解決措施可以采用：適當延長熱混機的混合時間，并使用冷卻混合機。可以有效除去原料的水分。

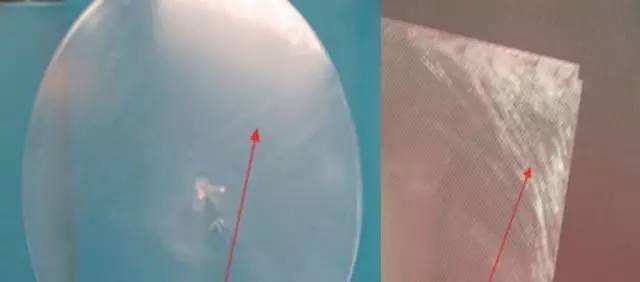

3. 片材中晶點數超標，也稱之為魚眼
晶點產生的常見原因為：一些PVC樹脂顆粒不塑化，或者塑化不好。形成原因有：PVC樹脂本身質量不好。在不更換PVC樹脂的條件下，解決措施為：
較早， 適當延長混合時間和提高混料溫度，促進助劑的吸收。并且采用高品質的混合機組， 混合機組對物料的預塑化效果，是不可替代的。
第二， 混合好的原料可以放置半天或者一天，讓其熟化，再使用。
第三， 可以適當提高機筒的設定溫度，加大螺桿轉速，增加機頭壓力等方面，進一步提高塑化性能。
第四， 在配方方面，一定要慎重選擇合適的助劑，及助劑用量，目前助劑市場較為混亂，產品質量差異很大，要認真選擇，在價格和性能上找到一個較好的平衡點。
總述，要綜合考慮以上多種原因，選擇較優的解決方案。有些解決措施存在矛盾關系，如提高溫度可能引起片材發黃，多加穩定劑有可能造成成本上升等。只有在實踐中摸索前進的道路。
無錫嘉弘塑料科技有限公司擁有近30年的PVC粒料的研發、造粒生產經驗。專業技術服務團隊可為客戶提供一站式系統解決方案。如想了解更多關于產品的信息，歡迎登錄我們的官網∶www.chaorenpin.com，咨詢在線客服或撥打熱線。固話：0510-68755207 手機：15190220696，我們將竭誠為您服務。
（免責聲明: 本站內收錄的所有教程與資源均來自于互聯網，其版權均歸原作者及其網站所有，本站雖力求保存原有的版權信息，但由于諸多原因，可能導致無法確定其真實來源，請原作者原諒！如果您對本站教程與資源的歸屬存有異議，請立即通知小編，情況屬實，我們會較早時間予以刪除。）
